Ống co nhiệt quang: Định nghĩa, cấu tạo và ứng dụng

1. Ống co nhiệt quang là gì?

Ống co nhiệt quang (Heat Shrink Tube) là một loại vật liệu được sử dụng để bảo vệ các mối hàn nối quang học trong hệ thống cáp quang. Khi được làm nóng, ống co nhiệt sẽ co lại, bám chặt vào mối hàn và sợi quang, giúp tăng độ bền cơ học, chống thấm nước và bảo vệ khỏi các yếu tố môi trường như bụi bẩn, độ ẩm và tác động vật lý.

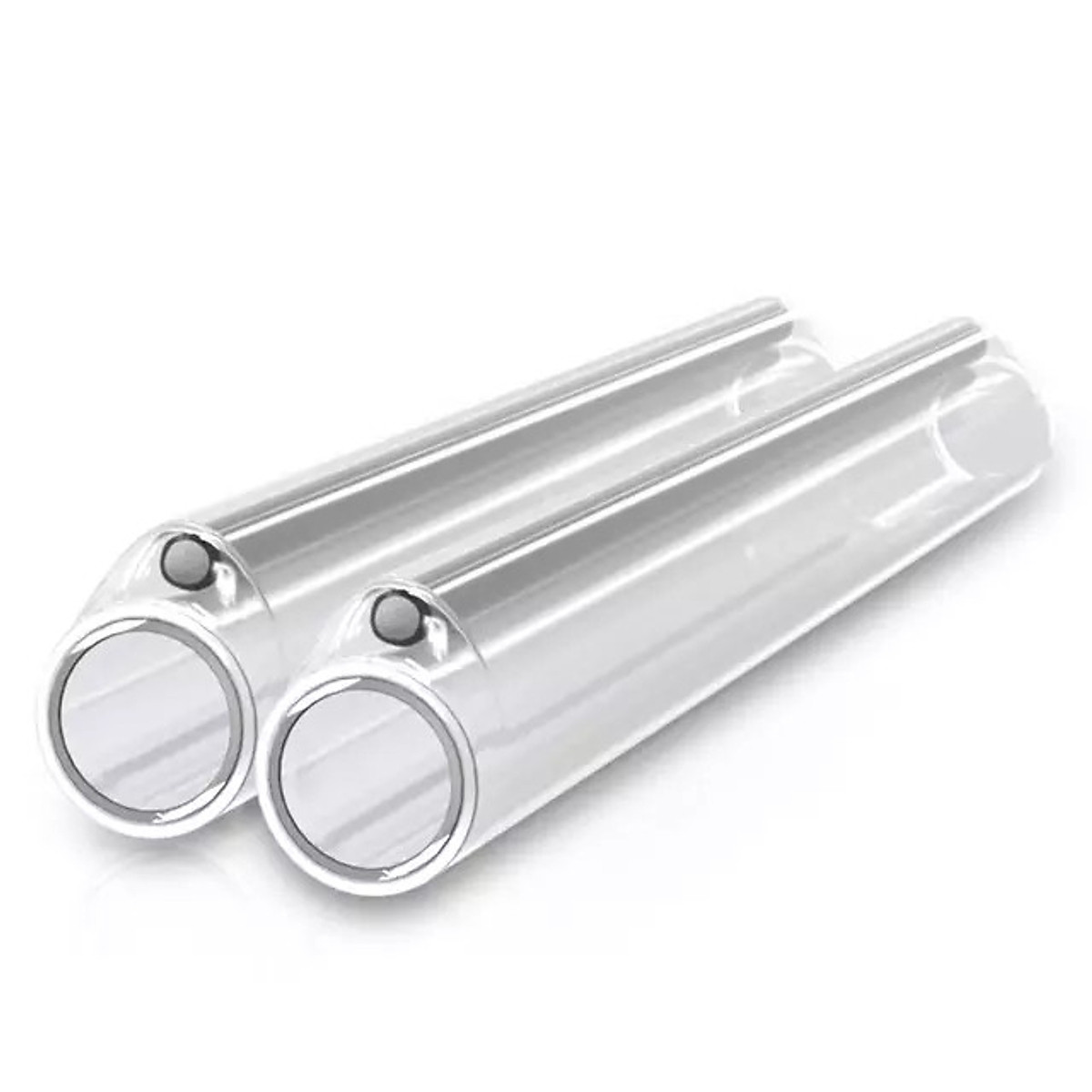

2. Cấu tạo của ống co nhiệt quang

1. Lớp nhựa Polyolefin bên ngoài: Co lại khi gặp nhiệt độ cao, bảo vệ mối nối khỏi tác động vật lý.
2. Lớp keo nóng chảy bên trong: Khi ống co lại, lớp keo này giúp dính chặt ống với mối hàn và cáp quang, đảm bảo độ kín nước.
3. Thanh gia cường (Reinforcing Rod): Thường làm từ thép hoặc gốm, đặt bên trong ống để tăng độ bền cơ học và bảo vệ sợi quang khỏi bị uốn cong hoặc gãy.

3. Ưu điểm của ống co nhiệt quang

• Khả năng bảo vệ vượt trội: Chống thấm nước, bụi bẩn và bảo vệ mối nối khỏi tác động môi trường.
• Tăng độ bền cơ học: Thanh gia cường giúp tránh gãy hoặc uốn cong sợi quang.
• Dễ sử dụng: Có thể được kích hoạt nhanh chóng bằng cách sử dụng máy sấy nhiệt hoặc đèn khò.
• Tuổi thọ cao: Vật liệu bền bỉ, thích hợp cho các môi trường khắc nghiệt.

4. Ứng dụng của ống co nhiệt quang

• Sử dụng để bảo vệ mối hàn quang trong các măng xông quang hoặc hộp phối quang (ODF).
• Đảm bảo sự ổn định và an toàn cho các kết nối quang trong mạng viễn thông.
• Dùng để bảo vệ mối nối sợi quang trong các ứng dụng triển khai mạng cáp quang đến tận nhà.
• Bảo vệ mối nối trong các thiết bị đo lường và giám sát sử dụng công nghệ quang học.
• Ứng dụng trong các hệ thống truyền dẫn tín hiệu quang ở môi trường công nghiệp khắc nghiệt, nơi mối hàn cần được bảo vệ đặc biệt.

5. Hướng dẫn sử dụng ống co nhiệt quang

1. Chuẩn bị mối hàn quang: Đảm bảo mối hàn đã được thực hiện chính xác và làm sạch.
2. Đưa ống co nhiệt vào vị trí mối hàn: Đảm bảo thanh gia cường nằm đúng giữa mối nối.
3. Gia nhiệt: Sử dụng máy sấy nhiệt hoặc đèn khò để làm nóng ống. Khi ống co lại và lớp keo tan chảy, nó sẽ ôm chặt lấy mối hàn.
4. Kiểm tra hoàn thiện: Đảm bảo mối nối được bao bọc chắc chắn, không có khe hở.

6. Các loại ống co nhiệt quang phổ biến

• Ống co nhiệt đơn giản: Phù hợp cho mối nối nhỏ, yêu cầu bảo vệ cơ bản.
• Ống co nhiệt có thanh gia cường: Dùng trong các môi trường cần bảo vệ cơ học cao hơn.
• Ống co nhiệt chịu nhiệt cao: Sử dụng trong các ứng dụng đòi hỏi khả năng chống nhiệt vượt trội.
